Homelab Οι μικρο-κατασκευές που ακολουθούν στοχεύουν στην εξοικείωση των φοιτητών/τριών με στοιχειώδη πρακτικά ζητήματα ηλεκτρικών κυκλωμάτων δίνοντας ταυτόχρονα την ευκαιρία για πειραματική κατά το δυνατόν επιβεβαίωση νόμων και θεωρημάτων που συναντώνται στο μάθημα. Οι εργασίες είναι προαιρετικές και δεν αποτελούν προϋπόθεση για συμμετοχή στις εξετάσεις. Ωστόσο η παρουσίασή τους συμβάλει προσθετικά στην διαμόρφωση του τελικού βαθμού του μαθήματος. Επομένως η δαπάνη που συνοδεύει την προμήθεια των παρακάτω υλικών και εργαλείων επαφίεται στην κρίση και κυρίως στη διάθεση των φοιτητών/τριών ....



Homelab Υλικά και εργαλεία για εξοικείωση με τα Ηλεκτρικά Κυκλώματα Ι

  • 1 πατάτα
  • 1 λεμόνι προαιρετικά
  • 1 γαλβανισμένη ξυλόβιδα
  • 1 κομάτι χάλκινου καλωδίου διαμέτρου 3-4 χιλιοστών
  • 1 πολύμετρο κατά προτίμηση ψηφιακό
  • 1 breadboard ή ξύλινη επιφάνεια κοπής ψωμιού
  • 4 αντιστάσεις 120 Ω 1/4 W
  • 4 αντιστάσεις 220 Ω 1/4 W
  • 4 αντιστάσεις 330 Ω 1/4 W
  • 4 αντιστάσεις 470 Ω 1/4 W
  • 4 αντιστάσεις 1.0 ΚΩ 1/4 W
  • 4 αντιστάσεις 2.2 ΚΩ 1/4 W
  • 4 αντιστάσεις 3.3 ΚΩ 1/4 W
  • 4 αντιστάσεις 4.7 KΩ 1/4 W
  • 1 δίοδος LED λευκού χρώματος
  • 1 δίοδος LED κόκκινου χρώματος
  • 1 δίοδος LED πράσινου χρώματος
  • 1 δίοδος LED μπλέ χρώματος
  • 1 μπαταρία 9V
  • 1 φις μπαταρίας 9V με διαμορφωμένους ακροδέκτες για συνδέσεις σε breadboard
  • 2 μπαταρίες 1.5V μεγέθους ΑΑ
  • 1 θήκη δύο μπαταριών 1.5V μεγέθους ΑΑ με διαμορφωμένους ακροδέκτες για συνδέσεις σε breadboard
  • 4 μπαταρίες 1.5V μεγέθους ΑΑ
  • 1 θήκη τεσσάρων μπαταριών 1.5V μεγέθους ΑΑ με διαμορφωμένους ακροδέκτες για συνδέσεις σε breadboard
  • 2 καλώδια μετρήσεων, χρώματος κόκκινου και μαύρου, με κροκοδειλάκια στα άκρα τους
  • 1 σετ εύκαμπτων πολύκλωνων καλωδίων 10cm, 15cm και 20cm με διαμορφωμένους ακροδέκτες για συνδέσεις σε breadboard
  • 1 κόφτης προαιρετικά
  • 1 μυτοτσίμπιδο προαιρετικά
  • 1 δοκιμαστικό κατσαβίδι προαιρετικά

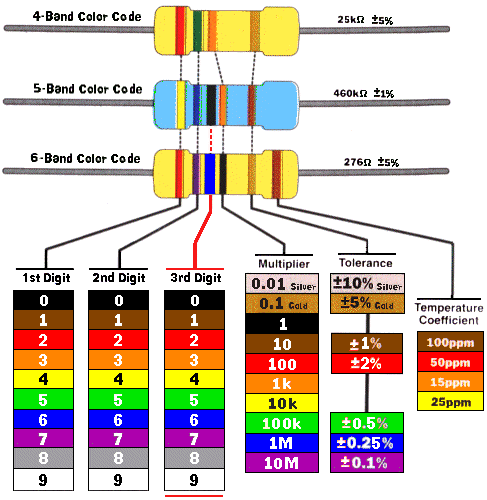

Τα χρώματα των αντιστάσεων

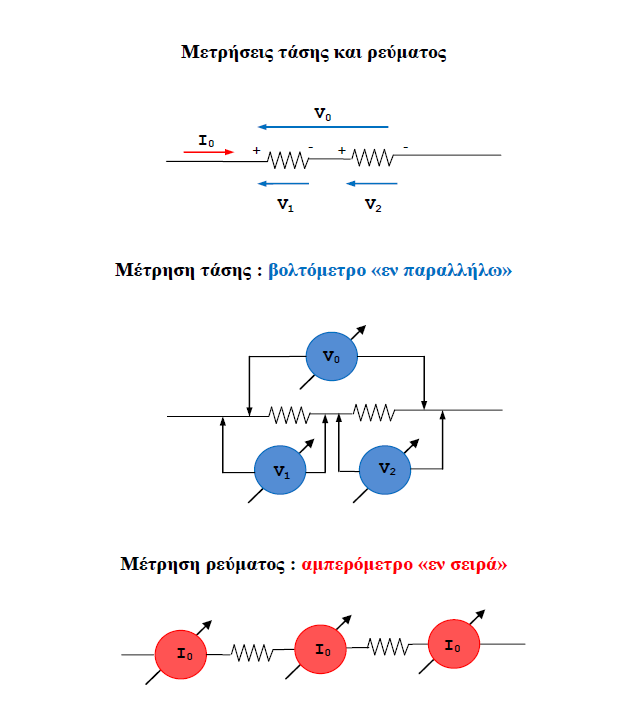

Συνδέσεις οργάνων μέτρησης





HomeLab

Μικρο-κατασκευές για εξοικείωση με τα Ηλεκτρικά Κυκλώματα Ι




LiveDemo
Live camera demo στην τάξη ανάλογα με τις διαθέσιμες ώρες διδασκαλίας

  • Εργαστηριακές μετρήσεις τάσης και ρεύματος (breadboard circuits)
  • Τα ρεύματα φόρτισης και εκφόρτισης πυκνωτή
  • Παραγωγή υπερτάσεων σε κύκλωμα πηνίου με μεταβαλλόμενο ρεύμα
  • Η συμπεριφορά πυκνωτή και πηνίου σε μόνιμη ημιτονοειδή διέγερση
  • Παραγωγή τετραγωνικών παλμών τάσης (computer clock sequence)
